Montaż uszczelnień hydraulicznych jest jednym z najważniejszych etapów naprawy i regeneracji siłowników hydraulicznych. Prawidłowo dobrane uszczelnienie może nie zapewnić odpowiedniej szczelności, jeżeli zostanie zamontowane w niewłaściwy sposób, w zabrudzonym gnieździe lub na uszkodzonej powierzchni współpracującej.
W przypadku siłowników hydraulicznych uszczelnienia pracują w wymagających warunkach – pod wysokim ciśnieniem, w kontakcie z olejem hydraulicznym oraz podczas ruchu posuwisto-zwrotnego. Z tego względu zarówno dobór odpowiedniego profilu uszczelnienia, jak i jego prawidłowa instalacja mają bezpośredni wpływ na trwałość całego układu.
Jak prawidłowo wykonać montaż uszczelnień hydraulicznych? Na co zwrócić uwagę podczas regeneracji siłownika? Jakie błędy montażowe najczęściej prowadzą do wycieku oleju? Odpowiadamy poniżej.
Dlaczego prawidłowy montaż uszczelnień hydraulicznych jest tak ważny?
Podstawowym zadaniem uszczelnienia jest ograniczenie przepływu medium pomiędzy współpracującymi elementami. W zależności od zastosowania może ono pracować jako uszczelnienie statyczne lub dynamiczne.

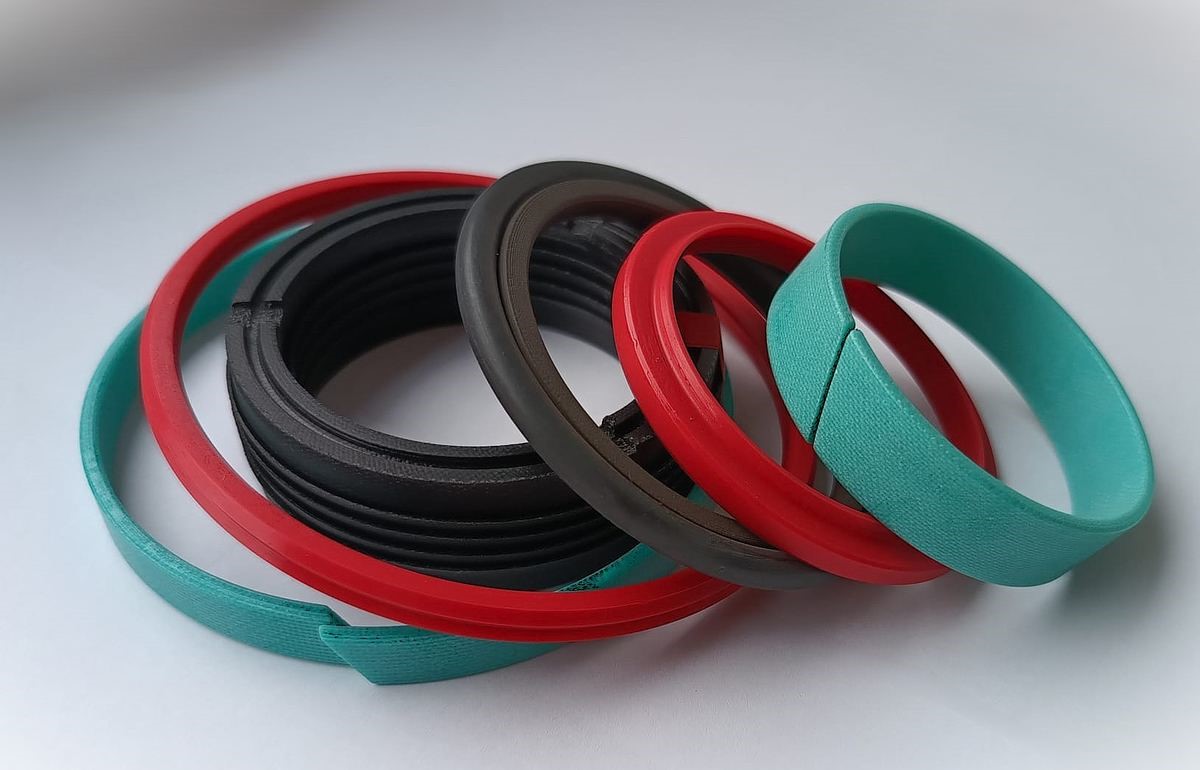

W siłownikach hydraulicznych najczęściej stosuje się kilka współpracujących ze sobą elementów systemu uszczelniającego. Należą do nich między innymi:
- uszczelnienia tłoczyskowe – ograniczające wyciek oleju z komory siłownika wzdłuż tłoczyska,
- uszczelnienia tłokowe – zapewniające szczelność pomiędzy tłokiem a powierzchnią wewnętrzną cylindra,
- pierścienie prowadzące – ograniczające kontakt metal–metal i przejmujące obciążenia poprzeczne,
- pierścienie zgarniające – zabezpieczające wnętrze siłownika przed przedostawaniem się zanieczyszczeń,
- uszczelnienia statyczne – stosowane między nieruchomymi elementami konstrukcji.
Każdy z tych elementów ma określoną funkcję i wymagania dotyczące zabudowy. Dlatego wymiana uszczelnień hydraulicznych nie powinna polegać wyłącznie na dobraniu elementu o odpowiedniej średnicy.
Znaczenie mają również profil uszczelnienia, materiał wykonania, geometria rowka, tolerancje wymiarowe oraz parametry pracy układu.
Jak przygotować siłownik do wymiany uszczelnień?
Przed rozpoczęciem montażu uszczelnień w siłowniku hydraulicznym należy odpowiednio przygotować wszystkie elementy.
Pierwszym etapem jest demontaż zużytych komponentów oraz dokładne oczyszczenie zabudowy. Z rowków uszczelnień należy usunąć pozostałości starych elementów, zanieczyszczenia, produkty korozji oraz opiłki.
Następnie należy przeprowadzić ocenę stanu technicznego powierzchni współpracujących.
Szczególnej kontroli wymagają:
- powierzchnia robocza tłoczyska,
- powierzchnia wewnętrzna cylindra,
- powierzchnie tłoka,
- rowki i gniazda uszczelnień,
- powierzchnie prowadzące,
- krawędzie zabudowy,
- elementy zgarniające i prowadzące.
Stan tłoczyska a trwałość uszczelnienia
W przypadku uszczelnienia tłoczyska szczególne znaczenie ma stan powierzchni, po której porusza się warga uszczelniająca.
Rysy, wżery, korozja, uszkodzenia mechaniczne lub nieprawidłowa jakość powierzchni mogą powodować zwiększone zużycie uszczelnienia i powstawanie wycieku oleju hydraulicznego.
Dlatego podczas regeneracji siłownika hydraulicznego nie należy ograniczać się wyłącznie do wymiany uszczelek.
Jeżeli tłoczysko jest uszkodzone, konieczne może być jego szlifowanie, polerowanie, chromowanie lub wymiana – w zależności od rodzaju i stopnia uszkodzenia oraz technologii stosowanej podczas regeneracji.
Przygotowanie gniazda uszczelnienia
Prawidłowe przygotowanie gniazda uszczelnienia hydraulicznego jest równie ważne jak dobór samego elementu.
Rowek powinien być dokładnie oczyszczony i wolny od:
- opiłków,
- wiórów,
- pozostałości starego uszczelnienia,
- produktów korozji,
- zabrudzeń,
- ostrych krawędzi i zadziorów.
Szczególną uwagę należy zwrócić na miejsca, przez które uszczelnienie jest wprowadzane do gniazda.
Ostre krawędzie mogą przeciąć lub uszkodzić wargę uszczelniającą podczas montażu. Z tego powodu istotne jest odpowiednie przygotowanie faz i powierzchni wejściowych zgodnie z wymaganiami konkretnego profilu.
W przypadku wybranych konstrukcji stosuje się specjalne tuleje montażowe, stożki lub narzędzia kalibracyjne.
Jak prawidłowo zamontować uszczelnienie hydrauliczne?
Sposób montażu zależy od rodzaju zastosowanego elementu. Inaczej może wyglądać instalacja uszczelnienia elastomerowego, poliuretanowego, PTFE, O-ringu czy wieloelementowego uszczelnienia tłokowego.
Podstawowe zasady pozostają jednak podobne.
- Dobierz właściwe uszczelnienie
Pierwszym etapem jest prawidłowy dobór uszczelnienia hydraulicznego.
Należy uwzględnić między innymi:
- wymiary uszczelnienia,
- profil,
- materiał,
- średnicę tłoczyska lub cylindra,
- geometrię rowka,
- ciśnienie robocze,
- temperaturę pracy,
- rodzaj medium hydraulicznego,
- prędkość ruchu,
- rodzaj ruchu,
- warunki eksploatacji.
Uszczelnienie musi być przeznaczone do konkretnej konstrukcji i warunków pracy.
Nie należy dobierać uszczelnienia wyłącznie na podstawie jego średnicy.
- Oczyść gniazdo
Przed montażem uszczelnienia gniazdo należy dokładnie oczyścić.
Pozostawienie nawet niewielkich ilości starego materiału lub cząstek obcych może spowodować nieprawidłowe osadzenie uszczelnienia.
Zanieczyszczenie rowka może również prowadzić do miejscowego odkształcenia przekroju elementu i w konsekwencji do utraty szczelności.
- Sprawdź uszczelnienie przed montażem
Nowe uszczelnienie powinno zostać sprawdzone przed instalacją.
Należy zwrócić uwagę na ewentualne:
- przecięcia,
- pęknięcia,
- deformacje,
- rozwarstwienia,
- uszkodzenia wargi roboczej,
- inne wady powierzchniowe.
Warto również porównać nowy element z uszczelnieniem zdemontowanym z siłownika, zwracając uwagę na profil, orientację i sposób zabudowy.
- Zwróć uwagę na kierunek montażu
W przypadku uszczelnień kierunkowych orientacja elementu względem strony ciśnieniowej ma kluczowe znaczenie.
Warga robocza musi znajdować się w odpowiednim położeniu względem medium i powierzchni współpracującej.
Nieprawidłowy kierunek montażu może skutkować niewłaściwym działaniem uszczelnienia, zwiększonym wyciekiem lub jego przedwczesnym zużyciem.
- Zastosuj odpowiedni środek montażowy
Podczas instalacji można zastosować odpowiedni środek montażowy ograniczający tarcie pomiędzy uszczelnieniem a powierzchnią zabudowy.
W wielu przypadkach wykorzystuje się medium kompatybilne z materiałem uszczelnienia i późniejszym środowiskiem pracy.
Należy jednak pamiętać, że nie każdy środek smarny jest kompatybilny z każdym materiałem uszczelniającym.
Nieodpowiednia substancja może powodować zmianę właściwości materiału, jego pęcznienie lub degradację.
- Unikaj skręcania i nadmiernego rozciągania
Podczas zakładania uszczelnień hydraulicznych należy unikać niekontrolowanego rozciągania, skręcania oraz miejscowej deformacji elementu.
Szczególnie istotne jest to w przypadku uszczelnień posiadających cienkie wargi robocze.
W przypadku niektórych uszczelnień, np. wykonanych z PTFE, konstrukcja elementu może wymagać kontrolowanego rozciągnięcia podczas instalacji oraz późniejszej kalibracji.
Dlatego sposób montażu powinien być zgodny z dokumentacją techniczną producenta konkretnego uszczelnienia.
- Sprawdź prawidłowe osadzenie
Po zamontowaniu uszczelnienia należy sprawdzić jego położenie na całym obwodzie.
Uszczelnienie nie powinno być:
- skręcone,
- podwinięte,
- przesunięte względem rowka,
- miejscowo wysunięte,
- nierównomiernie osadzone,
- uszkodzone podczas instalacji.
W przypadku uszczelnień wargowych należy zweryfikować również prawidłowe położenie wargi roboczej.
Wymiana uszczelnień hydraulicznych a regeneracja siłownika
Wymiana uszczelnień hydraulicznych jest często elementem większego procesu, jakim jest regeneracja siłownika.
Samo zastosowanie nowego kompletu uszczelnień nie zawsze rozwiązuje problem wycieku.
Jeżeli przyczyną awarii jest zużyta powierzchnia tłoczyska, uszkodzona tuleja cylindra, nadmierny luz prowadzenia lub nieprawidłowa geometria zabudowy, nowe uszczelnienie może ulec szybkiemu zużyciu.
Dlatego profesjonalna regeneracja siłowników hydraulicznych powinna obejmować ocenę całego zespołu.
W zależności od stanu technicznego może obejmować:
- demontaż siłownika,
- czyszczenie elementów,
- kontrolę techniczną komponentów,
- pomiary wymiarowe,
- ocenę tłoczyska i cylindra,
- kontrolę gniazd uszczelnień,
- regenerację lub wymianę uszkodzonych elementów,
- dobór kompletu uszczelnień,
- montaż uszczelnień,
- montaż końcowy siłownika,
- kontrolę poprawności działania,
- próbę szczelności.
Takie podejście pozwala wyeliminować nie tylko skutek awarii, ale również jej potencjalną przyczynę.
Najczęstsze błędy podczas montażu uszczelnień hydraulicznych
Nieprawidłowy montaż może znacząco skrócić żywotność nawet wysokiej jakości uszczelnienia. Do instalacji warto stosować odpowiednie narzędzia montażowe, które pozwalają ograniczyć ryzyko przecięcia i deformacji uszczelnienia. Poniżej przedstawiamy, najczęstsze błędy popełniane podczas montażu uszczelnień:
1. Niewłaściwy dobór uszczelnienia – zastosowanie elementu o niewłaściwym profilu, materiale lub wymiarach może prowadzić do nieszczelności i przedwczesnego zużycia.
2. Montaż na zabrudzonej powierzchni – zanieczyszczenia znajdujące się w rowku mogą powodować nieprawidłowe osadzenie uszczelnienia.
3. Uszkodzenie wargi – nacięcie wargi podczas instalacji jest jedną z przyczyn wycieku pojawiającego się bezpośrednio po uruchomieniu siłownika.
4. Nieprawidłowa orientacja– uszczelnienie kierunkowe zamontowane odwrotnie może nie spełniać swojej funkcji.
5. Brak kontroli tłoczyska– montaż nowego uszczelnienia na tłoczysku posiadającym głębokie rysy lub wżery może skutkować szybkim powrotem wycieku.
6. Nieodpowiednie narzędzia– ostre metalowe narzędzia mogą uszkodzić elastomer, poliuretan lub elementy wykonane z tworzyw.
Co wpływa na trwałość uszczelnienia hydraulicznego?
Trwałość uszczelnienia jest zależna od wielu czynników.
Najważniejsze z nich to:
- materiał uszczelnienia,
- konstrukcja profilu,
- ciśnienie robocze,
- temperatura,
- rodzaj medium,
- prędkość ruchu,
- częstotliwość cykli,
- obciążenia poprzeczne,
- stan powierzchni współpracujących,
- chropowatość powierzchni,
- warunki smarowania,
- prawidłowa geometria zabudowy,
- jakość montażu.
W przypadku uszczelnień dynamicznych szczególnie istotne są warunki tarcia pomiędzy wargą uszczelniającą a powierzchnią współpracującą. Nieprawidłowa jakość powierzchni może prowadzić zarówno do zwiększonego tarcia i zużycia, jak i do niewłaściwego utrzymywania filmu smarnego. Z tego względu dobór uszczelnienia powinien zawsze uwzględniać rzeczywiste warunki pracy siłownika.
Jak uniknąć ponownego wycieku z siłownika?
Jeżeli celem jest pełna regeneracja, sama wymiana uszczelnień w siłowniku hydraulicznym może być niewystarczająca.
Przed montażem nowego kompletu należy ustalić przyczynę zużycia poprzednich uszczelnień.
Warto sprawdzić:
- czy tłoczysko nie posiada uszkodzeń,
- czy cylinder zachowuje odpowiednią geometrię,
- czy nie występują nadmierne luzy,
- czy prowadzenie tłoka i tłoczyska jest prawidłowe,
- czy rowki uszczelnień nie są uszkodzone,
- czy zastosowane uszczelnienie jest odpowiednie do warunków pracy,
- czy przyczyną awarii nie są nadmierne obciążenia boczne lub niewłaściwe warunki eksploatacji.
Dopiero kompleksowa ocena pozwala właściwie dobrać sposób naprawy.
Profesjonalny montaż uszczelnień hydraulicznych w Perfect Technology
W Perfect Technology wykonujemy kompleksową regenerację i naprawę siłowników hydraulicznych, obejmującą również dobór i montaż uszczelnień technicznych.
Proces rozpoczynamy od oceny stanu technicznego siłownika oraz jego elementów współpracujących. Weryfikujemy między innymi stan tłoczyska, cylindra, tłoka, prowadzeń i gniazd uszczelnień.
Na podstawie konstrukcji siłownika oraz warunków jego pracy dobieramy odpowiedni komplet uszczelnień hydraulicznych.
W przypadku stwierdzenia zużycia lub uszkodzenia elementów konstrukcyjnych wykonujemy niezbędne prace regeneracyjne lub naprawcze. Następnie przeprowadzamy montaż uszczelnień oraz składanie siłownika. Takie podejście pozwala ograniczyć ryzyko ponownego wystąpienia wycieku wynikającego z uszkodzenia powierzchni współpracujących lub nieprawidłowego stanu zabudowy.
Podsumowując, prawidłowy montaż uszczelnień hydraulicznych wymaga odpowiedniego przygotowania elementów oraz zastosowania technologii właściwej dla konkretnego profilu uszczelniającego. W przypadku siłowników hydraulicznych wymiana uszczelnień powinna być traktowana jako część kompleksowego procesu diagnostyki i regeneracji. Prawidłowo dobrany i zamontowany system uszczelniający, współpracujący z odpowiednio przygotowanymi powierzchniami, pozwala zwiększyć trwałość i niezawodność siłownika hydraulicznego.
