Jak działa uszczelnienie tłoka siłownika hydraulicznego i kiedy należy je wymienić?
Siłownik hydrauliczny jest jednym z najważniejszych elementów układu hydrauliki siłowej. To właśnie on zamienia energię ciśnienia oleju na ruch liniowy, umożliwiając pracę maszyn budowlanych, rolniczych czy przemysłowych. Jednak nawet najlepiej wykonany siłownik nie będzie działał prawidłowo bez odpowiednich uszczelnień.
Uszczelnienie tłoka ogranicza przepływ oleju między dwiema komorami roboczymi cylindra, umożliwiając wykorzystanie różnicy ciśnień do generowania siły. Jego stan bezpośrednio wpływa na siłę siłownika, sprawność układu hydraulicznego oraz zużycie energii. Zużyte uszczelnienie powoduje przecieki wewnętrzne, spadek wydajności i często prowadzi do kosztownej regeneracji całego siłownika.
W tym artykule wyjaśniamy, jak działają uszczelnienia tłoka, dlaczego ulegają zużyciu oraz kiedy należy je wymienić.
Czym jest uszczelnienie tłoka?

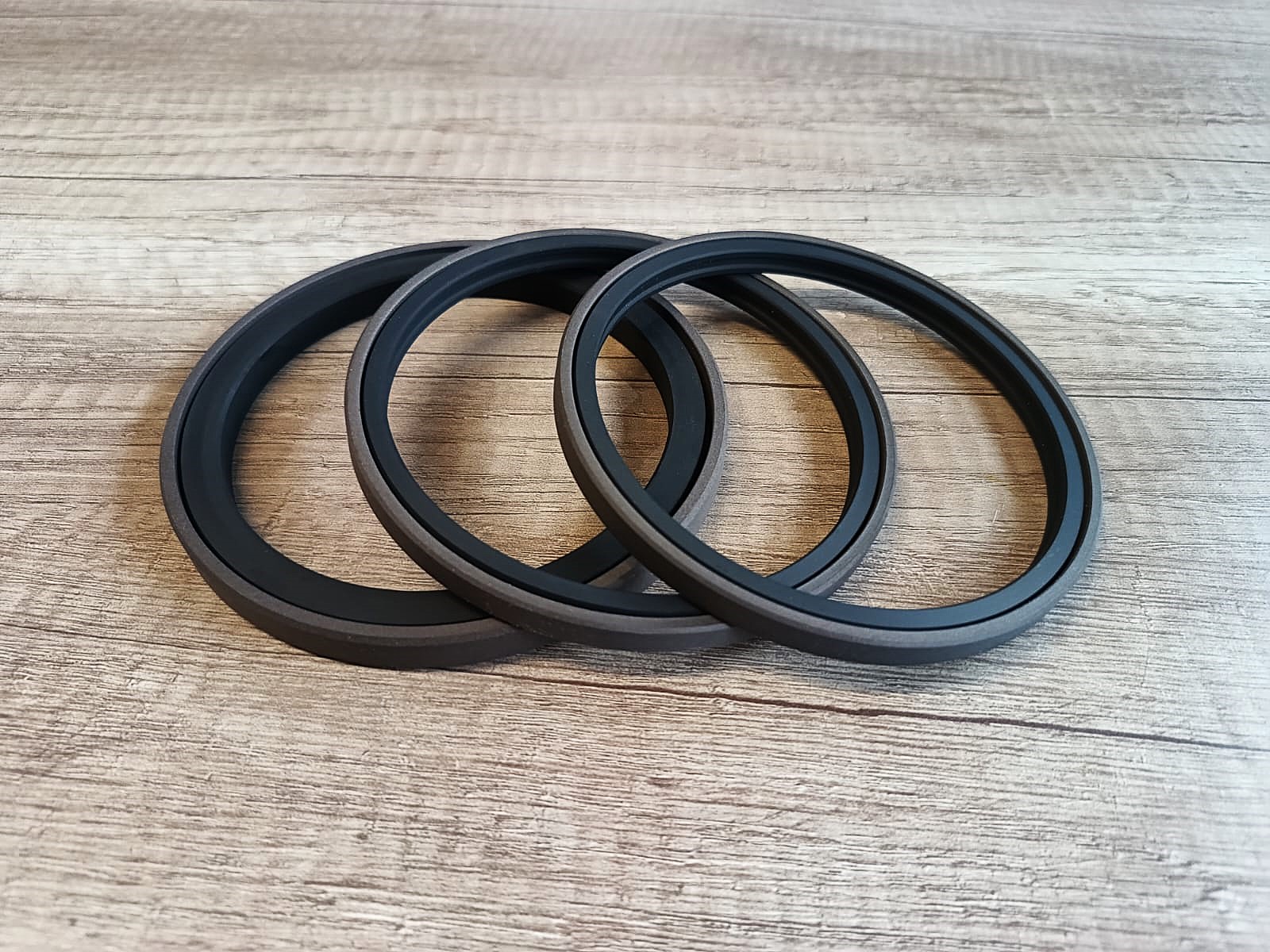

Uszczelnienie tłoka to element wykonany z elastomeru lub tworzywa konstrukcyjnego, montowany w rowku tłoka siłownika hydraulicznego. Jego zadaniem jest oddzielenie komory wysokiego ciśnienia od komory niskiego ciśnienia podczas ruchu tłoka.
W praktyce oznacza to, że olej hydrauliczny nie może swobodnie przepływać z jednej strony tłoka na drugą. Dzięki temu ciśnienie oddziałuje wyłącznie na odpowiednią powierzchnię tłoka, generując siłę roboczą.
Jak działa uszczelnienie tłoka?
Zasada działania uszczelnienia tłoka opiera się na dwóch mechanizmach.
Pierwszym jest docisk wstępny. Już podczas montażu uszczelnienie posiada niewielki nacisk na powierzchnię cylindra, dzięki czemu zachowuje szczelność nawet przy zerowym ciśnieniu.
Drugim mechanizmem jest docisk wywołany ciśnieniem oleju hydraulicznego. Gdy pompa hydrauliczna wytwarza ciśnienie, medium oddziałuje na profil uszczelnienia i zwiększa siłę jego przylegania do gładzi cylindra.
Można powiedzieć, że ciśnienie pomaga uszczelnieniu pracować skuteczniej.
Jednocześnie pomiędzy powierzchnią uszczelnienia a cylindrem tworzy się niezwykle cienki film olejowy. Jego obecność jest niezbędna do prawidłowej pracy układu.
Film olejowy:
- ogranicza tarcie,
- odprowadza ciepło,
- zmniejsza zużycie materiału,
- poprawia trwałość uszczelnienia.
Jest to jeden z najważniejszych aspektów tribologii uszczelnień hydraulicznych. Jeżeli warstwa oleju jest zbyt cienka, wzrasta tarcie i temperatura. Jeżeli warstwa oleju jest zbyt gruba, może dojść do zwiększenia przecieków wewnętrznych i spadku sprawności siłownika.
Dlaczego uszczelnienia nie mogą być całkowicie szczelne?
To pytanie często pojawia się podczas regeneracji siłowników.
Intuicyjnie mogłoby się wydawać, że najlepsze uszczelnienie całkowicie blokuje przepływ oleju. W rzeczywistości byłoby to rozwiązanie niekorzystne.
Do prawidłowej pracy uszczelnienie potrzebuje mikroskopijnej warstwy oleju pomiędzy powierzchniami współpracującymi. Olej pełni funkcję smaru i zapobiega pracy „na sucho”. Brak filmu olejowego prowadzi do gwałtownego wzrostu temperatury, przyspieszonego ścierania oraz uszkodzenia uszczelnienia.
Dlatego dobierając profil uszczelnienia nie dąży się do całkowitego wyeliminowania przepływu oleju, lecz do osiągnięcia kontrolowanego filmu smarnego przy zachowaniu bardzo wysokiej szczelności.
Jakie materiały stosuje się do produkcji uszczelnień tłoka?
Dobór materiału zależy od warunków pracy siłownika. Warto wybierać uszczelnienia wykonane z wysokiej jakości materiałów, ponieważ zapewniają one większą trwałość, lepszą odporność na zużycie oraz dłuższą, bezawaryjną pracę układu.
Poliuretan (PU)
Najczęściej stosowany materiał w hydraulice siłowej.
Zalety:
- bardzo wysoka odporność na ścieranie,
- dobra sprężystość,
- odporność na oleje hydrauliczne,
- długa żywotność.
Doskonale sprawdza się w maszynach budowlanych i rolniczych.
Tkaninoguma
Materiał kompozytowy składający się z warstwy wzmacniającej (najczęściej tkaniny) oraz elastomeru. Łączy wysoką wytrzymałość mechaniczną tkaniny z elastycznością i właściwościami uszczelniającymi elastomeru.
Zalety:
- bardzo wysoka odporność na obciążenia mechaniczne,
- wysoka odporność na odkształcenia,
- dobra odporność na ścieranie,
- wysoka trwałość podczas pracy przy dużych ciśnieniach.
Najczęściej stosowana w uszczelnieniach tłokowych siłowników hydraulicznych pracujących w ciężkich warunkach, m.in. w maszynach budowlanych, górnictwie, hutnictwie oraz prasach hydraulicznych.
PTFE i PTFE/brąz
Stosowane w aplikacjach wymagających niewielkiego współczynnika tarcia.
Najczęściej wykorzystywany:
- przy dużych prędkościach,
- wysokich temperaturach,
- pracy ciągłej,
- bardzo wysokich ciśnieniach.
Najczęściej współpracuje z elastomerowym elementem dociskowym.
NBR
Popularny materiał stosowany w standardowych układach hydraulicznych pracujących na olejach mineralnych.
FKM
Wybierany tam, gdzie występują podwyższone temperatury oraz agresywne media.
Co powoduje zużycie uszczelnień tłoka?
Podczas regeneracji siłowników bardzo rzadko spotyka się uszczelnienia zużyte wyłącznie w wyniku naturalnego procesu starzenia się . Najczęściej uszkodzenie jest wynikiem niekorzystnych warunków pracy, takich jak:
Zanieczyszczenia oleju
Drobiny metalu, piasek oraz produkty zużycia działają jak papier ścierny.
Powodują:
- rysy na cylindrze,
- przyspieszone zużycie uszczelnienia,
- zwiększenie przecieków.
Dlatego regularna filtracja oleju ma ogromny wpływ na trwałość uszczelnień.
Wysoka temperatura
Każdy materiał posiada określony zakres temperatur pracy.
Przegrzewanie prowadzi do:
- utraty elastyczności,
- twardnienia materiału,
- pękania,
- trwałych odkształceń.
Ekstruzja
Jeżeli szczelina pomiędzy tłokiem a cylindrem jest zbyt duża, materiał uszczelnienia może zostać wtłoczony w szczelinę pomiędzy tłokiem a cylindrem.
Powoduje to charakterystyczne wyrywanie fragmentów uszczelnienia oraz szybkie pogorszenie szczelności.
Nieprawidłowa powierzchnia cylindra
Podczas regeneracji często okazuje się, że problem nie leży wyłącznie w uszczelnieniach.
Zbyt chropowata powierzchnia cylindra lub uszkodzone tłoczysko mogą zniszczyć nowe uszczelnienia już po kilkudziesięciu godzinach pracy.
Dlatego profesjonalna regeneracja obejmuje nie tylko wymianę uszczelnień, ale również kontrolę wszystkich powierzchni współpracujących.
Objawy zużytych uszczelnień tłoka
Pierwsze oznaki uszkodzeń nie zawsze są widoczne na zewnątrz.
Najczęściej pojawiają się:
- spadek siły siłownika,
- wolniejszy wysuw tłoczyska,
- samoczynne opadanie ramienia maszyny,
- utrata ciśnienia,
- wzrost temperatury oleju,
- większe zużycie paliwa lub energii,
- niestabilna praca układu hydraulicznego.
Co ważne, uszczelnienie tłoka odpowiada przede wszystkim za przecieki wewnętrzne, dlatego nawet jeśli siłownik nie wykazuje wycieków oleju na zewnątrz, może wymagać regeneracji.
Kiedy należy wymienić uszczelnienia tłoka?
Nie istnieje określony przebieg ani liczba motogodzin, po których uszczelnienia powinny zostać wymienione. Ich trwałość zależy m.in. od warunków pracy siłownika, ciśnienia roboczego, temperatury, rodzaju medium hydraulicznego, zanieczyszczeń oraz konstrukcji samego siłownika.
O konieczności regeneracji decyduje przede wszystkim stan techniczny siłownika.
Wymianę warto wykonać, gdy:
- siłownik nie utrzymuje obciążenia,
- występują przecieki wewnętrzne,
- spada siła robocza,
- pojawiają się uszkodzenia mechaniczne uszczelnień,
- wykonywany jest kapitalny remont siłownika.
Dobrą praktyką jest również kontrola stanu uszczelnień podczas okresowych przeglądów i planowanych prac serwisowych, zwłaszcza w maszynach pracujących w ciężkich warunkach. Pozwala to wykryć pierwsze oznaki zużycia i zaplanować wymianę uszczelnień, zanim dojdzie do awarii siłownika.
W praktyce wymiana kompletu uszczelnień jest znacznie tańsza niż naprawa uszkodzonego cylindra lub tłoczyska.
Dlaczego podczas regeneracji wymienia się komplet uszczelnień?
Jednym z najczęstszych błędów jest wymiana wyłącznie uszkodzonego elementu.
Profesjonalna regeneracja obejmuje wymianę całego zestawu uszczelnień, ponieważ wszystkie elementy pracują w tych samych warunkach i zużywają się równocześnie.
Kompleksowa wymiana obejmuje zazwyczaj:
- uszczelnienie tłoka,
- uszczelnienie tłoczyska,
- pierścień zgarniający,
- pierścienie prowadzące,
- pierścienie podporowe,
- uszczelnienia statyczne (np. pierścienie typu O-ring).
Takie rozwiązanie znacząco zwiększa trwałość naprawy i ogranicza ryzyko ponownego demontażu siłownika.
Jak wydłużyć żywotność uszczelnień?
Aby siłownik pracował bezawaryjnie przez wiele lat, warto przestrzegać kilku zasad:
- regularnie wymieniać olej hydrauliczny zgodnie z zaleceniami producenta,
- kontrolować stan i czystość filtrów hydraulicznych,
- nie dopuszczać do przegrzewania układu hydraulicznego,
- chronić tłoczysko przed korozją, zabrudzeniami i uszkodzeniami mechanicznymi,
- stosować wysokiej jakości uszczelnienia wykonane z materiałów odpowiednich do warunków pracy,
- wybierać produkty sprawdzonych producentów, gwarantujące powtarzalną jakość i trwałość,
- wykonywać regenerację siłownika oraz wymianę uszczelnień, zanim dojdzie do poważnych uszkodzeń cylindra lub tłoczyska.
Podsumowując uszczelnienia tłoka są jednym z kluczowych elementów każdego siłownika hydraulicznego. Odpowiadają za utrzymanie szczelności układu, prawidłowe przenoszenie siły oraz efektywną pracę maszyny.
Ich działanie opiera się na odpowiednim połączeniu docisku wstępnego oraz docisku wywołanego ciśnieniem roboczym. Prawidłowa praca uszczelnienia wymaga również zachowania cienkiej warstwy filmu olejowego pomiędzy uszczelnieniem a powierzchnią cylindra, która ogranicza tarcie i zużycie współpracujących elementów.
Wiele awarii siłowników nie wynika bezpośrednio z wad samych uszczelnień, lecz z czynników takich jak zanieczyszczenie oleju hydraulicznego, uszkodzenia powierzchni współpracujących, niewłaściwy montaż, nieprawidłowy dobór materiału lub naturalne zużycie eksploatacyjne. Dlatego tak istotny jest właściwy dobór uszczelnień do warunków pracy oraz stosowanie materiałów o odpowiedniej jakości.
Dlatego w Perfect Technology proces regeneracji rozpoczynamy od analizy warunków pracy siłownika oraz właściwego doboru materiałów uszczelniających. Dzięki temu stosowane rozwiązania zapewniają wysoką trwałość, niezawodność oraz długą pracę układów hydraulicznych.
